充气式减振垫铁

充气式减振垫铁

产品特点
  充气式减振垫铁有效的衰减机器自身的振动,减少振动力外传,阻止振动力的传入,保证加工尺寸精度及质量。控制建筑物结构谐振传播振动力和噪音。使粗、精加工各类机床组成生产单元,适应物流技术的发展。
  安装机床不需设置地脚螺栓与地面固定,节省安装费用,缩短安装周期。可根据生产随时调换机床位置,消除二次安装费用,使机床楼上安装成为可能。
适用范围
  精密机加工设备、三座标测量、划线机、精密工作台、100/min-500min次高速冲床、冲孔机、锻压机、空压机、泵体及特别要求隔振的设备。
使用方法
  将所需垫铁放入机床地脚孔下,旋入螺栓,落下机床,逐个向垫铁内充入压缩空气,使垫铁逐个升高3mm。确认螺栓和地脚孔壁不磨擦后,旋紧螺母。继续充入压缩空气,使机床逐个升高7mm。然后充气调节机床水平,调节范围H值±6mm(工作内压为0.5Mpa),
  移动机床时,应先将垫铁内压缩空气释放,再移开机床。

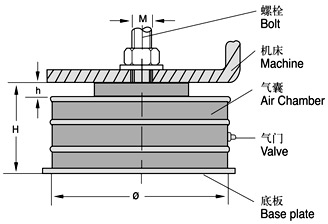

PS充气式减振垫铁参数表
产品编号
尺寸参数(mm)
可调高度(mm)
单件静载荷
参数指标
φ-H
φ
H
h
M
Δh
Min.
Max.
fz(Hz)
PS 073-64
73
64
15
M8×80
±6.5
111
450
<3
PS 105-64
105
64
15
M8×80
±6.5
333
1350
<3
PS 120-89
120
89
15
M12×100
±6.5
670
2670
<3
PS 190-89
190
89
15
M12×100
±6.5
1350
5340
<3
PS 267-89
267
89
15
M16×120
±6.5
2670
10700
<3
PS 400-89
400
89
15
M16×120
±6.5
5340
22000
<3
注释 Note

  调节螺栓长度可根据用户需要变化
  fz=最大静载荷下自身频率
